USV – Mehr als nur die „letzte Verteidigungslinie“ während eines Stromausfalls

In der heutigen Welt, in der Digitalisierung und Automatisierung tief in jeden Lebens- und Industriebereich eingebettet sind, ist praktisch jedes Gerät, das an eine herkömmliche Netzsteckdose angeschlossen wird – von WLAN-Routern, PCs, Videospielkonsolen bis hin zu Unternehmens– Klassenservern, Speicherarrays, medizinischen Monitoren und sogar industriellen SPS-Steuerungen – einer unsichtbaren Bedrohung ausgesetzt: schlechter Stromqualität. Viele gehen davon aus, dass ihre Geräte sicher funktionieren, solange Netzstrom vorhanden ist. Tatsächlich treten jedoch Spannungsspitzen (die nur Nanosekunden dauern), Frequenzschwankungen, harmonische Verzerrungen und elektromagnetisches Rauschen weitaus häufiger auf und sind oft zerstörerischer als ein vollständiger Stromausfall.

Ein umfassendes Spektrum an Stromfehlern

Um den Wert einer USV zu verstehen, ist es wichtig, das gesamte Spektrum elektrischer Anomalien und ihre unterschiedlichen Auswirkungen zu kennen:

Stromausfall – Das bekannteste Szenario: eine vollständige Unterbrechung der Versorgung durch Netzausfall, Naturkatastrophen oder menschliches Versagen. Ausfälle können von wenigen Sekunden bis zu mehreren Tagen dauern. Für Echt– zeit-Handelssysteme oder entfernte Kommunikationsbasisstationen kann selbst eine ein– sekündige Unterbrechung zu Datenverlust oder einer Sitzungsunterbrechung führen.

Unterspannung (Brownout / Spannungseinbruch) – Während Spitzenlastzeiten oder wenn Versorgungsleitungen eine hohe Impedanz aufweisen, fällt die Spannung über einen längeren Zeitraum unter ihren Nennwert (z. B. von 220 V auf 180 V). Während Geräte möglicherweise weiterarbeiten, ziehen Schal– tnetzteile einen erhöhten Eingangsstrom, wodurch übermäßige Wärme entsteht und die Lebensdauer von Kondensatoren verkürzt wird; motor– getriebene Lasten können aufgrund unzureichenden Drehmoments stehen bleiben.

Überspannung – Im Gegensatz zu transienten Überspannungen ist eine Überspannung ein anhaltender Spannungsanstieg (der Minuten oder sogar Tage dauern kann), der häufig durch eine Verschiebung des Neutralpunkts verursacht wird. Sie zwingt interne Spannungsregler in eine dauerhafte Sättigung und erhöht das Risiko eines Halbleiterausfalls.

Transiente Überspannungen / Spannungsspitzen – Dies sind die unmittelbar gefährlichsten Ereignisse. Ein Blitzeinschlag oder das Schalten großer induktiver Lasten kann die Spannung innerhalb von Mikrosekunden von 220 V auf mehrere tausend Volt erhöhen. Selbst wenn der Spitzenwert nur wenige Nanosekunden anhält, kann er MOSFET-Gates durchschlagen oder Fest– platten-Controllerchips zerstören.

Frequenzschwankung – Häufig bei der Stromversorgung durch Dieselgeneratoren. Wenn die Drehzahl des Generators instabil ist, weicht die Ausgangsfrequenz von 50/60 Hz ab, was zu einer Sättigung des Transformatorkerns oder Fehlern bei Wechselrichtern führt. Eine USV im Online-Betrieb wirkt als Frequenzbarriere und isoliert die Last von solchen Abweichungen.

Oberschwingungsverzerrung – Erzeugt durch nicht– lineare Lasten (z. B. Schal– tnetzteile, variable– Drehzahlantriebe und sogar die USV selbst), verzerren Oberschwingungen die Stromkurve zu einer Säge– zahn- oder Rechteckform. Dies führt zu übermäßigen Neutralleiterströmen, lokaler Überhitzung in Transformatoren und Störungen präziser analoger Schaltungen.

Leitungsrauschen – Auch bekannt als Hoch– frequenzrauschen, wird dies durch störende elektromagnetische Signale verursacht, die der Netzspannungswellenform überlagert sind. Zu den Quellen gehören andere Wechselstrom– angeschlossene elektronische Geräte, Funkwellenstörungen, Generatoren oder nahe Gewitter. Es verschlechtert die Leistung empfindlicher digitaler und analoger Elektronik und verursacht unregelmäßiges Verhalten.

Spannungseinbruch – Ein kurzer – Abfall der Spannung über eine Dauer (Millisekunden bis wenige Sekunden), der häufig durch einen entfernten Kurzschlussfehler verursacht wird. Bei rastenden Komponenten wie Schützen und Relais können solche Einbrüche ein unbeabsichtigtes Abfallen verursachen.

Der dreifache – Schichtschutz, den eine USV bietet

Eine gut–konzipierte Online-USV (insbesondere mit Doppelwandlungstopologie) behebt gleichzeitig alle oben genannten Probleme:

Notfall-Überbrückungs– zeit – Die interne Batterie bietet ein Backup-Fenster von mehreren Minuten bis zu mehreren zehn Minuten, sodass Administratoren ordnungsgemäße Abschaltungen durchführen oder automatisch Hilfsgeneratoren starten können, wodurch eine Übertragung mit „Null–Unterbrechung“ erreicht wird.

Wellenformregeneration – Durch eine vollständige AC–DC–AC-Umwandlung trennt die USV die Last von Netzverunreinigungen und gibt eine reine Sinuswelle mit einer gesamten harmonischen Verzerrung (THD) aus, die typischerweise unter 3 % liegt, verglichen mit 5–8 % bei ungefiltertem Netzstrom.

Spannungsregelung – Mit integrierter automatischer Spannungsregelung (AVR) hält die USV den Ausgang innerhalb von ±2 % des Nennwerts, selbst wenn die Eingangsspannung um bis zu ±30 % schwankt.

Die Batterie – Herz und Kraftstofftank der USV

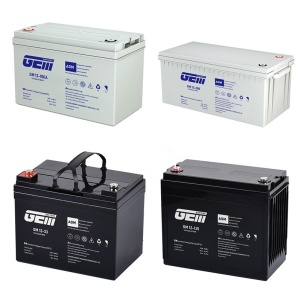

Alle Schutzfunktionen hängen letztendlich von der Leistung der Batterie ab. GEMBATTERY GM-Serie USV-Batterie mit großer Kapazität bietet Batterielebensdauer und gewährleistet eine längere und zuverlässigere Stromversorgung. Starke Abdichtung, nicht leicht undicht, Auslaufschutztechnologie, sorgenfrei, Hartschale zum Schutz der Batterie.

Modelle: GM12-30, GM12-33, GM12-36, GM12-30, GM12-45, GM12-48, GM12-60, GM12-65, GM12-75, GM12-80, GM12-90, GM12-100, GM12-105, GM12-110, GM12-120, GM12-135, GM12-150, GM12-180, GM12-200, GM12-230, GM12-250

Kapazität: 12V30AH, 12V33AH, 12V36AH, 12V30AH, 12V45AH, 12V48AH, 12V60AH, 12V65AH, 12V75AH, 12V80AH, 12V90AH, 12V100AH, 12V105AH, 12V110AH, 12V120AH, 12V135AH, 12V150AH, 12V180AH, 12V200AH, 12V230AH, 12V250AH

Zu den wichtigsten Vorteilen dieser Serie gehören:

Verlängerte Lebensdauer im Erhaltungsbetrieb – Verwendung von hoch–Zinn, niedrig–Kalziumlegierungsgitter und AGM-Separatoren ermöglichen der GM-Serie eine Schwimmerlebensdauer von 8–10 Jahren bei 25 °C, mit einer jährlichen Kapazitätsabnahme von unter 3 %.

Hervorragende Abdichtung und Sicherheit – Das patentierte Ventil–geregelte, auslaufsichere–Konstruktion, kombiniert mit einem flamm–hemmenden ABS-Gehäuse (UL94 V–0-zertifiziert), gewährleistet keinen Elektrolytaustritt, selbst wenn die Batterie geneigt oder auf die Seite gelegt wird (obwohl eine aufrechte Ausrichtung empfohlen wird). Sie bleibt in Umgebungen mit hoher–Temperatur und hoher–Luftfeuchtigkeit stabil.

Hohe Entladeratenfähigkeit – Optimiert für die typischen kurz–zeitigen, hoch–stromigen Entladeprofile von USV-Anwendungen (z. B. 5–15 Minuten), liefert die GM-Serie bei der 10–Minuten-Rate etwa 20 % höhere Leistungsdichte im Vergleich zu gewöhnlichen Batterien und gewährleistet dadurch ausreichende Spitzenleistung während kritischer Umschaltmomente.

Großer Betriebstemperaturbereich – Ausgelegt für -20 °C bis 60 °C behalten die Batterien selbst unter kalten oder heißen Maschinen–raumbedingungen über 85 % der Nennkapazität.

Richtlinien zur Dimensionierung und Konfiguration

In der Praxis sollte die Batteriekapazität anhand der Gesamtlastleistung (in Watt) und der gewünschten Überbrückungszeit bestimmt werden. Beispielsweise benötigt ein 500 W-Server, der 30 Minuten laufen soll, bei einem Wechselrichterwirkungsgrad von 90 % ungefähr 500 × 0,5 / 0,9 ≈ 278 Wh gespeicherte Energie. Bei einem 12 V-System entspricht dies 278 / 12 ≈ 23 Ah, wodurch die GM12-33 (33 Ah) eine kosteneffiziente Wahl darstellt. Für größere Lasten können mehrere Batterien in Reihe (zur Erhöhung der Spannung) oder parallel (zur Erhöhung der Kapazität) geschaltet werden. Die GM-Serie unterstützt flexible Reihen-Parallel-Konfigurationen, wobei es ratsam ist, Batterien desselben Modells und derselben Charge zu verwenden, um die internen Widerstände abzustimmen.

Abschließende Bemerkungen

Da Leistungselektronik zunehmend komplexer wird, hat sich die USV von einer einfachen „Backup-Steckdose“ zu einer aktiven Zentrale für das Management der Stromqualität entwickelt. Im Kern steht die GEMBATTERY GM-Serie– mit ihrer robusten Konstruktion, ihrem umfangreichen Kapazitätsspektrum und ihren strengen Sicherheitsstandards – bietet zuverlässige, langlebige Energiespeicherung für eine Vielzahl kritischer Anwendungen. Egal, ob Sie ein Heimkino-Enthusiast, ein IT-Manager eines KMU oder ein Ingenieur für industrielle Automatisierung sind: Die Wahl der richtigen UPS- und Batteriekombination ist eine umsichtige, langfristige Investition in die Langlebigkeit Ihrer Geräte und die Integrität Ihrer Daten.
